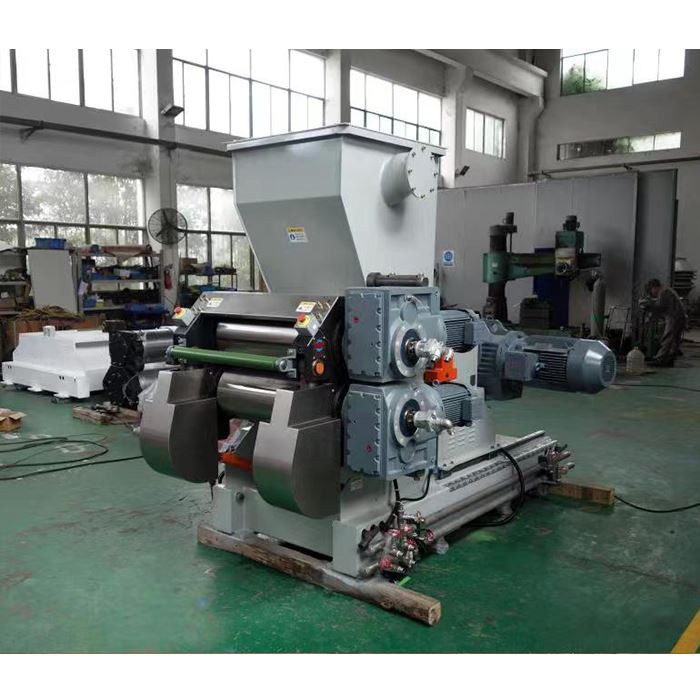

Dobbeltskrue gummiekstruderingsplademaskine

Dobbeltskruet gummiekstruderingsmaskine bruges sammen med blanderen, blanderen kan udtømme gummimateriale i partier og presse det ind i en kontinuerlig gummiplade.

Dobbeltskrueekstruder er sammensat af to koniske skruegrupper, tønde (inklusive fast holdeplade), leje, gearkasse og smøresystem, reduktionsgear, drivmotor osv. Motor og reduktionsgear driver hovedskruen, hastighedsforhold gear driver hjælpemidlet skrue til synkron intern indgrebsrotation. Nitrideskrue, hårdforkromning på cylinderfladen og vandkøling/opvarmning.

1. Skruetype: enkelthoved med dobbelt kegle med varierende stigning og dybde opsamlingsskrue (ulige stigning, ulige dybde, samletype, fuldt indgribende, konisk skrue med enkelt hoved)

Skruestruktur: fræseskruekant, hærdet overflade, central borekøling, roterende fugevand, indvendigt kølevandsrør i rustfrit stål.

Skruedriftstilstand: motorreducer driver hovedskruen, hovedskruen og hjælpeskruen gennem gearindgrebstransmissionen

Tøndestruktur: overordnet støbestruktur, finish af indre hulrum, frigang til skruer og ruller 5 mm. Vandkølende/opvarmningstønde. Kontaktfladen mellem cylinderen og gummimaterialet er belagt med hårdt krom, tykkelsen af ​​kromlaget er ~ {{1 }}.15 mm, og hårdheden af ​​kromlaget er større end eller lig med 730HV10.

Den integrerede gummiplade ved gummiudløbet på cylinderen kan undgå den skjulte fare for deformation, forskydning og beskadigelse af gummipladen. Holdepladen antager den ydre udspændte form, hvilket er gavnligt for at forbedre kvaliteten af ​​filmkanten og reducere energien forbrug.

2. Tabletpresseanordning med to ruller: den er sammensat af øvre og nedre ruller, lejer og lejesæder, hydraulisk åbning og lukning, låse- og rulleafstandsjusteringsanordning mv.

dobbeltvalskalender, pressens rulle kan åbnes hydraulisk: ~ 115 mm, let til ekstruderrengøring og vedligeholdelse. Den nederste rulle er fastgjort ved forenden af ​​ekstrudercylinderen gennem lejesædet, og det øverste rullelejesæde tager hængsel installeret i den forreste ende af tønden som vendepunkt, og åbner og lukker ned under påvirkning af oliecylinderen for at låse og trykke på filmen.Og gennem indstillingen af ​​hydraulisk enhed, vil rullen blive åbnet for at opnå online justering af rulleafstand.

Rulleafstandsjusteringsanordning: Den nederste rulle er fastgjort, den øverste rulle åbnes eller lukkes ved hydraulisk drejning af lejesædets hængsel, og venstre og højre hydraulikcylindre er forbundet. Tabletpresserulle arbejdsdelingsafstand: Min.4.0mm. Den maksimale løftehøjde af rullen: ~115 mm, som kan realisere arbejdet med maskinhovedafslibning og inspektion. Tabletpressens betjeningsposition er udstyret med nødstopkontakt med svampehoved, manuel nulstilling, for at sikre sikker drift.

3. Elektrisk kontrolsystem: Det er sammensat af frekvenskonverteringskabinet, betjeningsboks, intern forbindelse og internt kabel, med funktioner for start, stop, hastighedskontrol, justering af procesparametre, logisk kontrol og beskyttelse, sikkerhedsalarmbeskyttelse, kommunikation med mixer , hjælpemaskine, filmkøleanordning, koblingshastighedskontrol og så videre.

4. Udstyret med perfekt fejlalarm og sikkerhedsstopanordning

Beskyttelse: overstrøm (transient)/overstrøm (omvendt proportional med tiden).

Fejl ved hastighedsfeedback.

Motoroverophedning - temperaturdetektering og alarm.

Nulhastighedsdetektering, stoplogikblokeringsbeskyttelse, nødstopbeskyttelse, overtemperatur, overtryk, flow- og alarmkontrolekstruder i reduktionssmøresystemet, mekanisk blæserstyring og beskyttelse af pladepresseren.

5. Interface og kommunikationsfunktioner

Realiser kontakten med blanderen, modtag blanderens afgangssignal og overfør signalet om tillad/afvis fodring.

For at realisere kontakten med den øvre hjælpemaskine overføres udstyrstilstandsparametrene til det øvre hjælpemaskinekontrolsystem.

Realiser forbindelse med filmkøleenhed, inklusive hastighedssynkronisering, start, stop.

1. Leverandøren garanterer, at kontraktudstyret er et nyt komplet sæt udstyr med fremragende kvalitet, der er i overensstemmelse med de nationale og industrielle kvalitet og tekniske standarder og specifikationer, samt de kvalitet, specifikationer, tekniske data og ydeevnekrav, der er fastsat i de involverede bilag i kontrakten, og egnet til sikker og langsigtet stabil brug.

2. Garantiperiode: Leverandøren skal rettidigt reagere på kræverens kvalitetsvedligeholdelseskrav, og i garantiperioden er leverandøren ansvarlig for gratis vedligeholdelse af de fejl, der opstår som følge af udstyrets kvalitetsproblemer.
